超精密光學輥車床
產品介紹：超精密光學輥車床一般用于光學微結構的納米壓印軋輥。可配置為四軸或五軸車床，
訪問量：4359
產品介紹PRODUCT INTRODUCTION
高剛性帶C軸靜壓式頭尾架，承重最大2000KG；
高精度線性反饋系統，最大分辨率1nm；
內置式自動動平衡調節系統，保證超鏡面的加工；
選配部件包括FTS快刀系統，光學對刀系統，旋轉B軸，
技術參數TECHNICAL PARAMETERS
| 主 要 規 格 | GP- D1200 | GP-D1600P | GP-D2000P | ||
| 工作臺行程 | 加工長度 | mm | 輥面1200 輥長1600 | 輥面2000 輥長2400 | 輥面2450 輥長3000 |
| 加工直徑 | mm | 350 | 450 | 600 | |
| 輥總承重 | Kg | 800 | 2000 | 2000 | |
| C軸轉速 | PRM | 500 | 200 | 200 | |
| B軸速度 | PRM | 10 | |||
| 編程分辨率 | 標配 | 直線軸0.001um ， B、C軸 0.0001度，W軸0.001um | |||
加工產品圖片PRODUCT SAMPLE PICTURES
 |  |  |  |

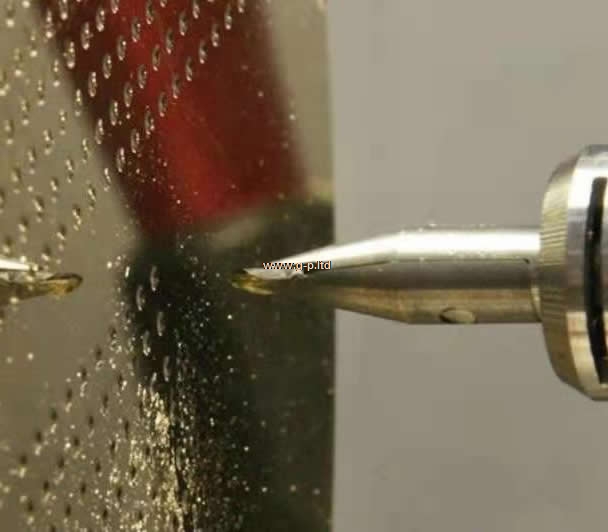

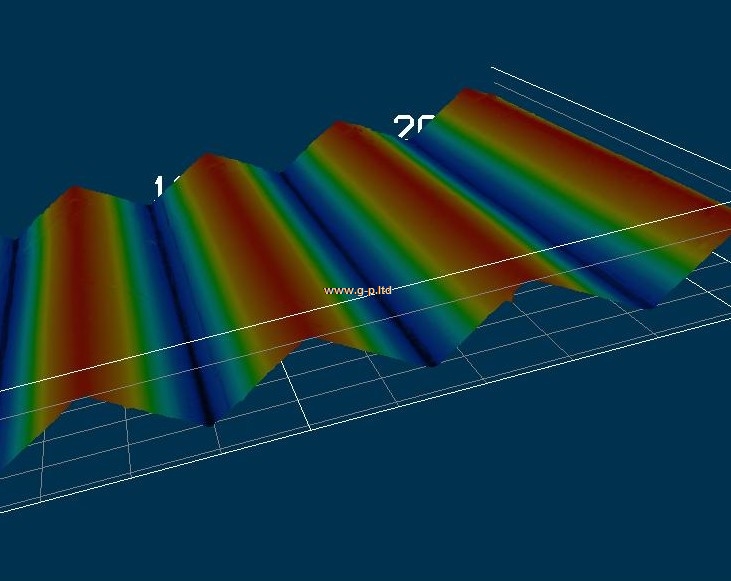

| 超精光學輥加工恒溫車間 | 銅輥微結構加工 | 銅輥微結構加工 | 銅輥加工光柵測量圖 |
 |  |  |  |

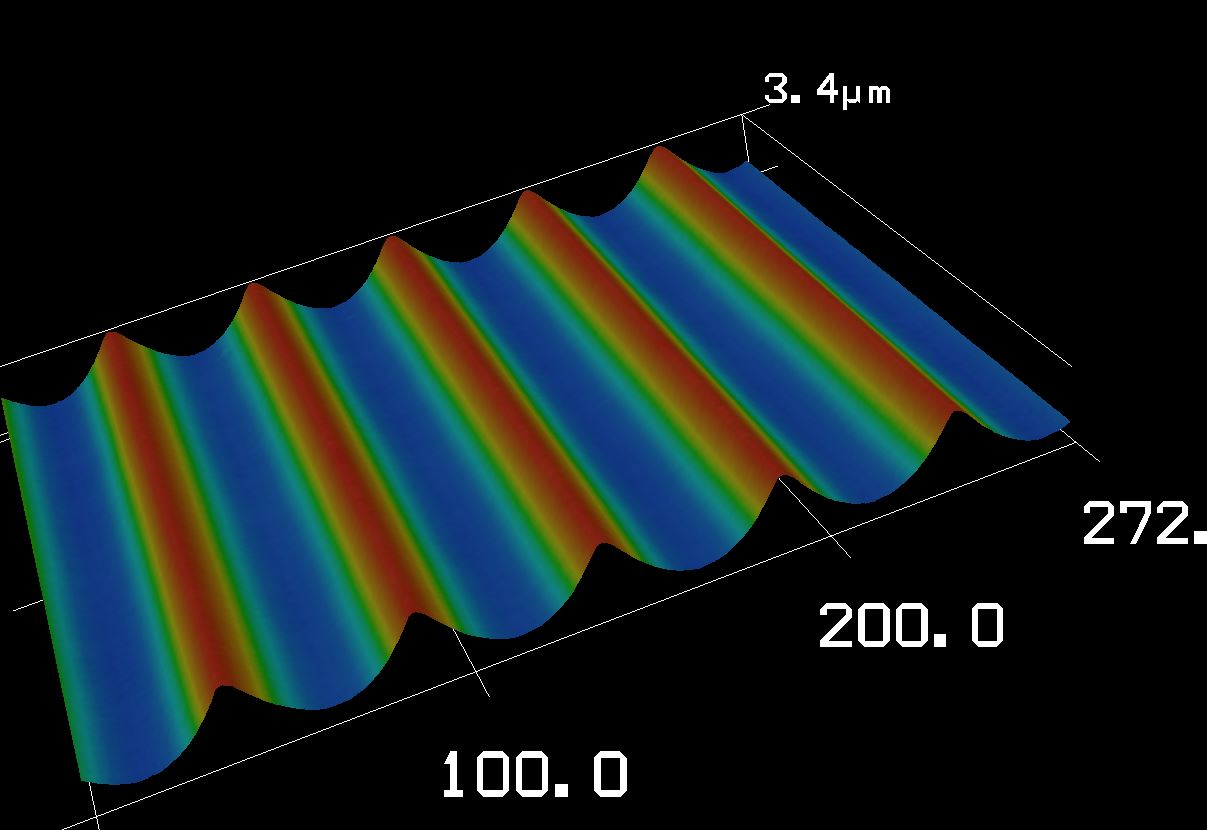

| 光學銅輥超精密加工 | 微透鏡加工 | 光柵加工測量圖 | 四棱微結構加工 |
